장애인 편의시설 설치기준 (안내시설 - 점자블록, 유도/안내설비, 경보/피난설비)

장애인 편의시설 설치기준 (안내시설)

점자블록 · 유도/안내 설비 · 경보/피난 설비 · 설치 의무/권장사항

건축물의 주출입구와 도로 또는 교통시설을 연결하는 보도에는 점자블록과 이와 연계한 1개 이상의 시각 및 청각장애인의 안내 및 경보·피난 설비를 설치하여야 합니다.





---



대상시설별 설치해야 하는 장애인 편의시설 중 매개시설(주출입구 접근로, 장애인전용주차구역 등)과 내부시설(출입구, 복도, 계단, 승강기), 위생시설(화장실, 욕실, 샤워실, 탈의실)의 설치기준에 대한 내용은 해당 포스팅을 참고하여 주시길 바랍니다.





 점자블록



건축물의 주출입구와 도로 또는 교통시설의 연결하는 보도에는 점자블록을 설치하여야 합니다.



*점자블록에 관한 의무규정과는 별도로 주출입구(문), 출입구(문), 계단, 경사로, 화장실, 승강기에서 규정하는 점자블록의 설치는 각각의 의무 규정에 맞춰 설치합니다.





1. 규격 및 색상

• 시각장애인의 보행편의를 위하여 점자블록은 아래의 그림과 같은 감지용 점형블록과 유도형 선형블록을 사용하여야 한다.
• 점자블록의 크기는 0.3미터 × 0.3미터(표준형)로 하며, 높이는 바닥재의 높이와 동일하게 하여야 한다.
• 점형블록은 블록당 36개의 돌출점을 가진 것을 표준형으로 한다.
• 점형블록의 돌출점은 반구형·원뿔 절단형 또는 이 두 가지 혼합 배열형으로 하며, 돌출점의 높이는 0.6±0.1센티미터로 하여야 한다.
• 선형블록은 블록당 4개의 돌출선을 가진 것을 표준으로 한다.
• 선형블록의 돌출선은 상단부 평면형으로 하며, 돌출선의 높이는 0.5±0.1센티미터로 하여야 한다.
• 점자블록의 색상은 원칙적으로 황색으로 사용하되, 바닥재의 색상과 비슷하여 구별하기 어려운 경우에는 다른 색상으로 할 수 있다.
• 실외에 설치하는 점자블록의 경우 햇빛이나 불빛 등에 반사되거나 눈·비 등에 미끄러지기 쉬운 재질을 사용하여서는 아니 된다.



점자블록 규격

※ 점자블록 모양 및 치수 등은 KS F 4561 시각장애인용 점자블록에 준하도록 합니다.





2. 설치방법

• 점형블록은 계단 · 장애인용 승강기 · 화장실 등 시각장애인을 유도할 필요가 있거나 시각장애인에게 위험한 장소의 0.3미터 전면, 선형블록이 시작·교차·굴절되는 지점에 이를 설치하여야 한다.
• 선형블록은 대상시설의 주출입구와 연결된 접근로에서 시각장애인을 유도하는 용도로 사용하며, 유도방향에 따라 평행하게 연속해서 설치하여야 한다.
• 점자블록은 매립식으로 설치하여야 한다. 다만, 건축물의 구조 또는 바닥재의 재질 등을 고려해 볼 때 매립식으로 설치하는 것이 불가능하거나 현저히 곤란한 경우에는 부착식으로 설치할 수 있다.



점자블록 설치방법

점자블록 설치방법

점자블록 유효폭





 시각 및 청각장애인 유도·안내설비



시각장애인의 시설 이용 편의를 위하여 건축물의 주출입구 부근에 점자안내판, 촉지도식 안내판, 음성안내장치 또는 그 밖의 유도신호장치를 점자블록과 연계하여 1개 이상 설치하여야 합니다.

공원 · 근린공공시설 · 장애인복지시설 · 교육연구시설 · 공공업무시설, 시각장애인 밀집 거주지역 등 시각장애인의 이용이 많거나 타당성이 있는 설치 요구가 있는 곳에는 교통신호기가 설치되어 있는 횡단보도에 시각장애인을 위한 음향신호기를 설치하여야 합니다.



또한, 청각장애인의 시설이용 편의를 위하여 청각장애인 등의 이용이 많은 곳에는 전자문자안내판 또는 기타 전자문자안내설비가 필요합니다.



시각 및 청각장애인 유도설비, 안내설비



1. 점자안내판 또는 촉지도식 안내판

• 점자안내판 또는 촉지도식 안내판에는 주요 시설 또는 방의 배치를 점자, 양각면 또는 선으로 간략하게 표시하여야 한다.
• 일반 안내도가 설치되어 있는 경우에는 점자를 병기하여 점자안내판에 갈음할 수 있다.
• 점자안내판 또는 촉지도식 안내판은 점자안내표시 또는 촉지도의 중심선이 바닥면으로부터 1.0미터 내지 1.2미터의 범위 안에 있도록 설치하여야 한다. 다만, 점자안내판 또는 촉지도식 안내판을 수직으로 설치하거나 점자안내표시 또는 촉지도의 내용이 많이 1.0미터 내지 1.2미터의 범위 안에 설치하는 것이 곤란한 경우에는 점자안내표시 또는 촉지도의 중심선이 1.0미터 내지 1.5미터의 범위에 있도록 설치할 수 있다.



점자안내판 설치기준

※ 점자안내판의 시안은 SPS-KBUWEL001:5686 '촉지안내도 단체표준'을 참고



입식 점자안내판



2. 음성안내장치

• 시각장애인용 음성안내장치는 주요시설 또는 방의 배치를 음성으로 안내하여야 한다.

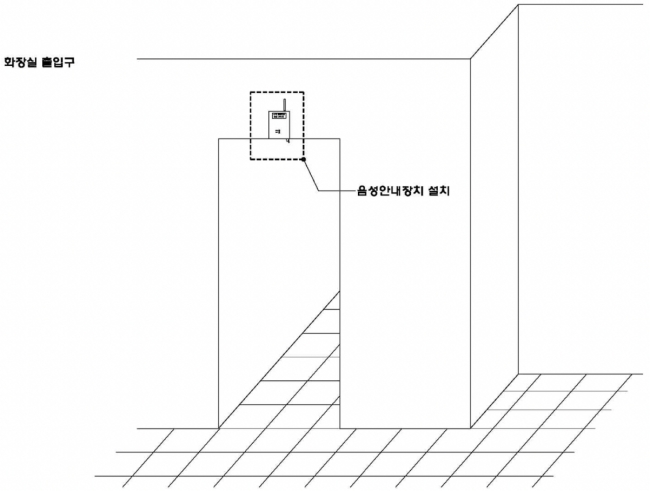

음성안내장치 설치기준



3. 기타 유도신호장치

• 시각장애인용 유도신호장치는 음향 · 시각 · 음색 등을 고려하여 설치하여야 하고, 특수 신호장치를 소지한 시각장애인이 접근할 경우 대상시설의 이름을 안내하는 전자식 신호장치를 설치할 수 있다.





 시각 및 청각장애인 경보·피난설비



시각 및 청각장애인 경보·피난 설비는 「화재예방, 소방시설 설치·유지 및 안전관리에 관한 법률」를 따르고 있습니다. 이 경우 청각장애인을 위하여 비상벨설비 주변에는 점멸 형태의 비상 경보등을 함께 설치하고, 시각 및 청각장애인용 피난구 유도등은 화재 발생 시 점멸과 동시에 음성으로 출력될 수 있도록 설치하여야 합니다.



시각 및 청각장애인 경보설비 피난설비





 설치 의무사항 · 권장사항 구분



장애인 안내시설 설치 의무사항, 권장사항



---
